疏水閥安裝形式和位置不可忽視的知識點！
我們講了很多疏水閥的工作性能、如何選型以及安裝注意事項等，但是沒有講到疏水閥的安裝位置和形式，今天我們就把這個知識點補上，讓大家能夠全面的了解疏水閥的各種小常識。
疏水閥安裝形式與位置
疏水閥的安裝形式主要是處理好它與旁通管、沖洗（放氣）管、檢查管或視鏡、止回閥、過濾器等的位置，如圖a所示。
1.旁通管：主要作用為疏水閥在初期運行時排放大量凝結水。在運行或檢修期間不應使用，以免使蒸汽進入回水系統，而影響其他加熱設備和室外管網回水壓力的平衡。
實踐證明，對于大小疏水閥和不分系統而一律裝旁通管的作法是不正確的，因此小型采暖系統和單獨的熱風系統，一律不加旁通管，生產設備可酌情而定。
2.沖洗管：其作用是放氣和沖洗管路。應視需要而設置。
3.檢查管：一般疏水閥均裝有檢查管，其作用是檢查疏水閥的工作情況。
4.止回閥：防止回水管網進汽后壓力過高，超過用戶供熱系統的使用壓力。有的疏水閥本身就帶有止回閥，如疏水閥未帶止回閥，可根據具體情況安裝止回閥。
5.過濾器：凝結水一般含有很多雜物，如鐵銹、塵埃等，影響疏水閥的正常工作，因此，需要安裝過濾器，同時還應經常檢修。
圖3:杠桿浮球式疏水閥
6.疏水閥的安裝位置：疏水閥應安裝在水平管每隔100~150m的蒸汽管道上；補償器低處；流量計、減壓閥之前；蒸汽管升高時的垂直管的下端；蒸汽加熱設備的凝結水排出口等部位。
今天先說到這里，之后會詳細講解在這項設備上疏水閥的安裝，敬請期待哦！
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611

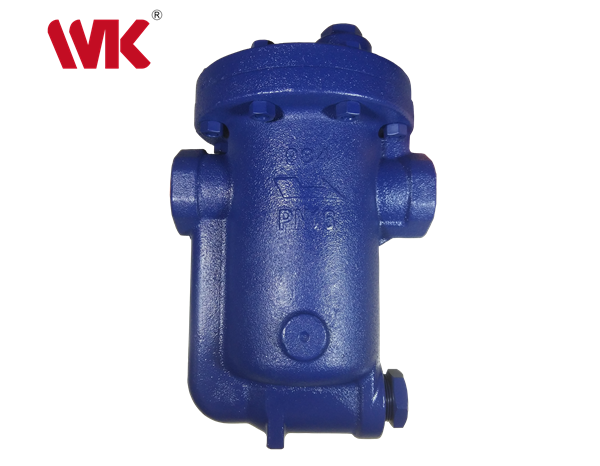

圖1:倒桶式疏水閥
疏水閥安裝形式與位置
疏水閥的安裝形式主要是處理好它與旁通管、沖洗（放氣）管、檢查管或視鏡、止回閥、過濾器等的位置，如圖a所示。

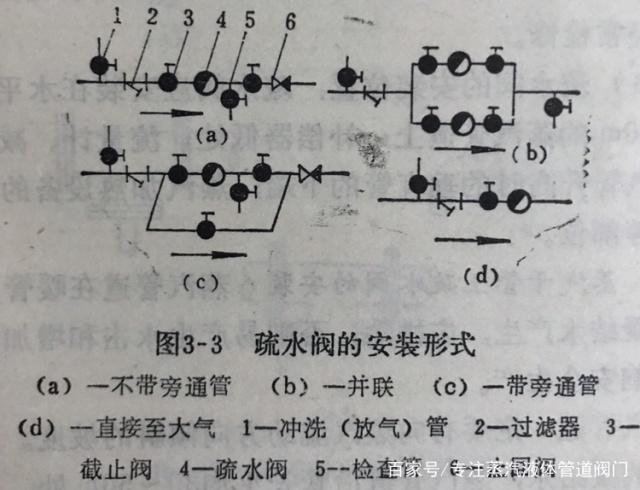

圖a:疏水閥的安裝形式
1.旁通管：主要作用為疏水閥在初期運行時排放大量凝結水。在運行或檢修期間不應使用，以免使蒸汽進入回水系統，而影響其他加熱設備和室外管網回水壓力的平衡。
實踐證明，對于大小疏水閥和不分系統而一律裝旁通管的作法是不正確的，因此小型采暖系統和單獨的熱風系統，一律不加旁通管，生產設備可酌情而定。
2.沖洗管：其作用是放氣和沖洗管路。應視需要而設置。

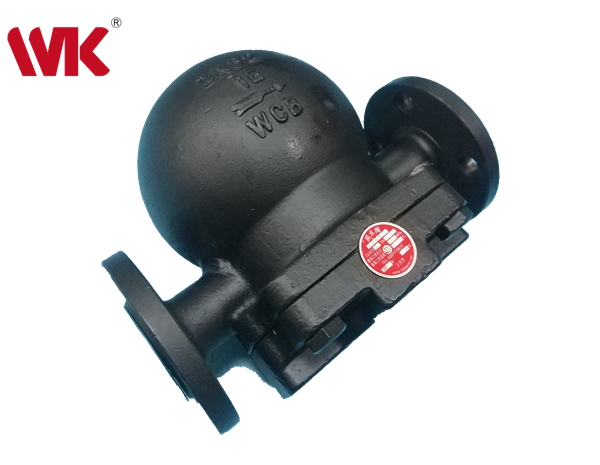

圖2:杠桿浮球式疏水閥
3.檢查管：一般疏水閥均裝有檢查管，其作用是檢查疏水閥的工作情況。
4.止回閥：防止回水管網進汽后壓力過高，超過用戶供熱系統的使用壓力。有的疏水閥本身就帶有止回閥，如疏水閥未帶止回閥，可根據具體情況安裝止回閥。
5.過濾器：凝結水一般含有很多雜物，如鐵銹、塵埃等，影響疏水閥的正常工作，因此，需要安裝過濾器，同時還應經常檢修。

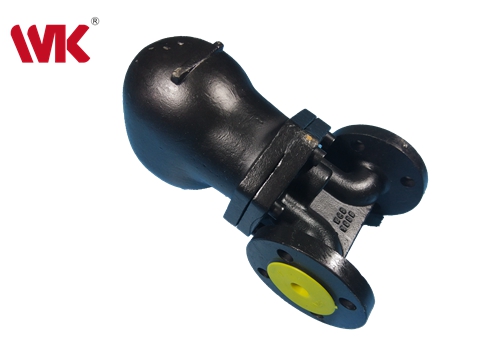

圖3:杠桿浮球式疏水閥
6.疏水閥的安裝位置：疏水閥應安裝在水平管每隔100~150m的蒸汽管道上；補償器低處；流量計、減壓閥之前；蒸汽管升高時的垂直管的下端；蒸汽加熱設備的凝結水排出口等部位。
今天先說到這里，之后會詳細講解在這項設備上疏水閥的安裝，敬請期待哦！
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611
